化工學院黃文歡團隊在《Advanced Functional Materials》上發表MOF基低硅負極研究工作

2024年02月01日 11:01 文/化工學院姬占有圖/黃文歡點擊：[]

近日，陜西科技大學化學與化工學院黃文歡教授團隊在Advanced Functional Materials期刊發表題為“Ultra-Low 4.3 wt% Silicon Thermal Reducing Doped Porous Si@MoC as Highly Capable and Stable Li-Ion Battery Anode”的研究論文，博士生陳卓為論文的第一作者。

由于電動汽車和設備的能源需求嚴峻，開發高能量、長循環壽命的鋰離子電池具有重要意義。硅作為鋰電池的新一代負極材料，以其高達約4200 mAh g^?¹的理論比容量和豐富的自然資源而備受關注。然而，硅在充放電多孔過程中不可避免的劇烈體積膨脹（≈300%）不僅削弱了電極和集流體的接觸，還導致了不穩定的固體電解質間相（SEI）的形成。不可逆的容量退化和電池壽命的縮短被認為是阻礙其商業化的主要限制。

一般情況下，采用碳?xì)ぐ补杓{米顆粒的方式來減輕硅膨脹問題。然而，在電池循環過程中，電解質離子必須穿透碳?xì)?，然后與硅反應，導致動力學效果不佳。碳基質也會存在不必要的結構變化。此外，高負載硅納米顆粒的聚集會導致硅的利用效率低，從而影響電池的長期性能。迄今為止，開發和設計高利用率的硅碳負極材料仍然是一個巨大的挑戰。

鑒于此，黃文歡教授團隊，采用ZnMo雙金屬雜化沸石咪唑酸鹽框架（HZIF-ZnMo），開發和設計了一種超低4.3 wt%的硅摻雜多孔MoC材料，并進一步探索了其在高容量鋰離子電池中的潛力（在0.2 A g^?1下進行250次循環后，容量為976.6 mAh g^?1）。研究表明，多孔MoC作為基底，不僅為鋰離子的快速擴散提供了連續的通道，還使超低含量的硅在多孔基體中高度均勻分布，有效誘導硅在循環過程中實現自身容量的最大利用，研究成果發表于學術期刊Advanced Functional Materials，題為“Ultra-Low 4.3 wt% Silicon Thermal Reducing Doped Porous Si@MoC as Highly Capable and Stable Li-Ion Battery Anode”

文章要點

要點一：利用HZIF-ZnMo合成多孔Si@MoC（p-Si@MoC）

首先，利用水熱法合成了HZIF-ZnMo。隨后，通過將TEOS涂覆在HZIFZnMo上制備SiO₂@HZIF-ZnMo，通過將正硅酸乙酯包覆在HZIF-ZnMo上制備SiO₂@HZIF-ZnMo，通過簡單的熱還原，構建了超低約4.3 wt%摻雜Si的MoC多孔結構。反應保留了ZnMo咪唑框架的多面體結構并促進Si在多孔MoC基體內的均勻分散。此外，為了研究Si和多孔結構在p-Si@MoC中的作用，我們還合成了多孔MoC（p-MoC）和非多孔MoC，并在后續的實驗中組裝成電池，進行比較。

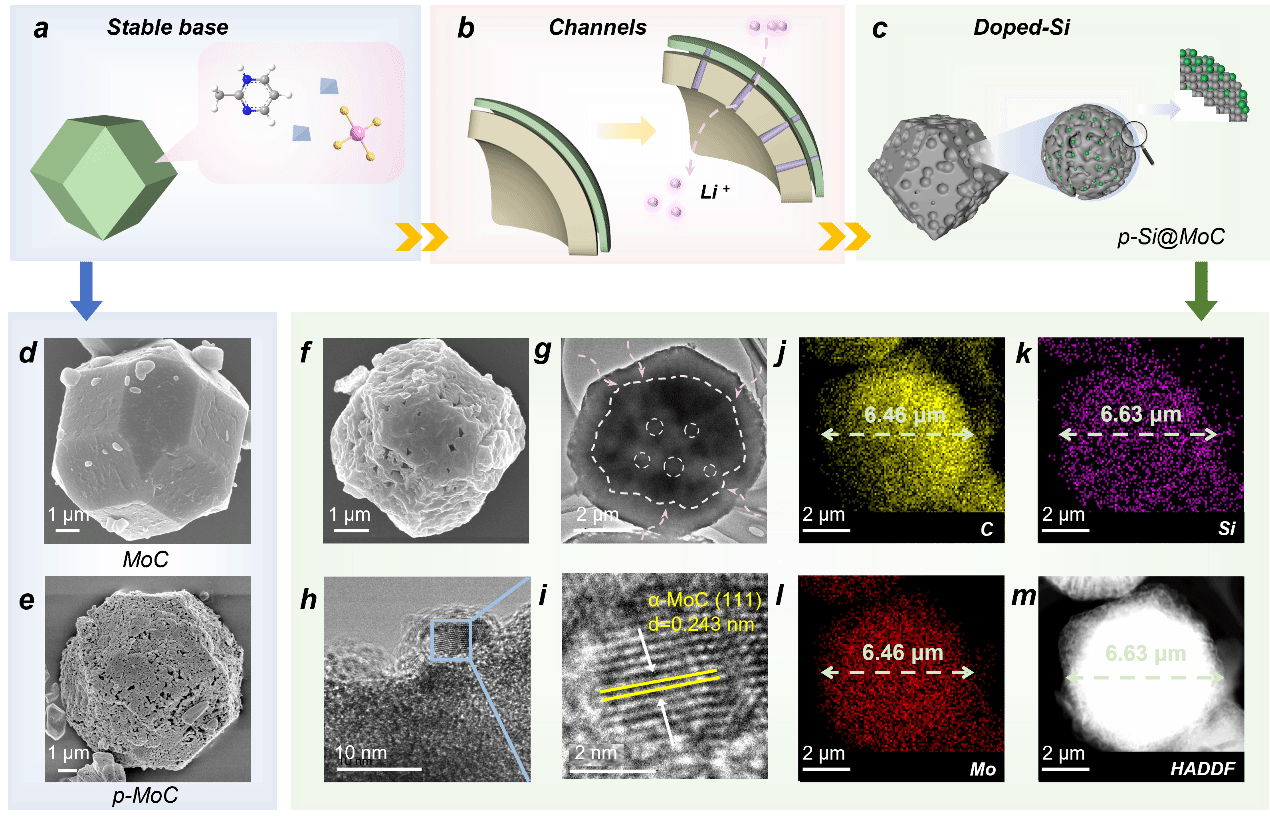

圖1 多孔Si@MoC材料設計及合成

圖2 多孔Si@MoC的表征

通過X射線近邊吸收光譜(XANES)和擴展X射線吸收精細結構譜(EXAFS)，驗證了Si摻雜在MoC基體中形成的Mo-Si鍵。通過密度泛函理論(DFT)的計算，揭示了多孔Si@MoC優異的電導率和電子傳遞能力。

要點二：超低含量摻雜有效地誘導Si在p-Si@MoC中最大容量利用率

作為鋰離子電池負極材料，p-Si@MoC展現出了極小的電極/電解質界面阻抗(R_s)和電荷轉移阻抗(R_ct)。值得注意的是，優化后p-Si@MoC負極在250次循環后顯示976.6 mAh g^-1的放電容量，而p-MoC在250次循環后的放電容量為800.6 mAh g^-1。根據p-Si@MoC中Si的含量（4.3 wt%）計算出硅的理論容量為180.6 mAh g^-1。因此，我們認為這種獨特的多孔結構可以最大限度地利用Si摻雜來提高容量，且Si的容量利用率可達97.5%。

為了進一步評估p-Si@MoC的循環穩定性，在1 A g^?¹的電流密度下進行500圈次循環后，p-Si@MoC的可逆容量保持在485.8 mAh g^?¹，庫侖效率（CE）為98.9%。相比之下，p-MoC和MoC在500次循環后的放電容量分別為385.1和249.6 mAh g^?¹。值得注意的是，p-Si@MoC負極的高放電容量歸因于硅的摻雜和基體的多孔結構。與最近報道的不同成分和結構的硅基負極材料相比，p-Si@MoC中硅的含量更低。更重要的是，p-Si@MoC具有優異的電化學性能，但仍可與其他硅基陽極相媲美。

圖3 多孔Si@MoC電池性能測試

要點三：p-Si@MoC材料促進鋰離子快速動力傳輸及原位儲鋰機制

p-Si@MoC材料引起具有的良好的孔結構和高度均勻分散的Si，使p-Si@MoC在重復鋰化/脫鋰的過程中仍保持優異的結構穩定性，電極表面薄且致密。MoC、p-MoC和p-Si@MoC電極在經歷150次循環前后的電化學阻抗也證明了p-Si@MoC具有優異的結構穩定性。對比循環前后多孔Si@MoC負極變化，膨脹率僅有11.6%。因其獨特的多孔結構，在整個過程中與硅保持著密切接觸，有效地吸收了循環過程中硅顆粒增加的體積，減輕體積膨脹。此外，對電化學動力學過程進行研究，p-Si@MoC負極較高的鋰離子擴散系數（6.44×10^?⁷ cm² s^?¹）證實了多孔MoC構建的提供豐富的孔隙和離子開放通道，有利于電解液的滲透和鋰離子的擴散。

原位XRD測試結果顯示，顯示了在放電和充電過程中多孔MoC基體變化（MoC + xLi⁺ + xe^?→ Mo + Li_xC，放電過程中的反應）和Li_xSi的形成與解離，與CV曲線一致，證實了電極在循環過程中電化學的高度可逆性。

圖4 多孔Si@MoC電極表面穩定性研究

圖5 多孔Si@MoC電極動力傳輸及原位儲鋰機制

文章鏈接

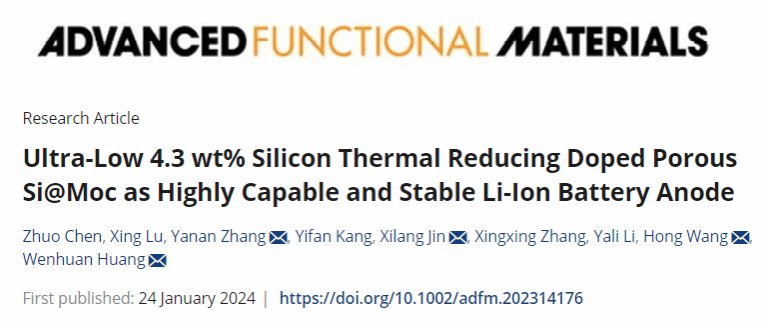

Ultra-Low 4.3 wt% Silicon Thermal Reducing Doped Porous Si@MoC as Highly Capable and Stable Li-Ion Battery Anode

Adv. Funct. Mater. 2024, 2314176

https://doi.org/10.1002/adfm.202314176
